유압브레이크 장착 유성기어 감속기
시험결과
- 시험방법 : 각 시험 항목별 시험 진행은 아래 그림1과 같이 시험 진행함.

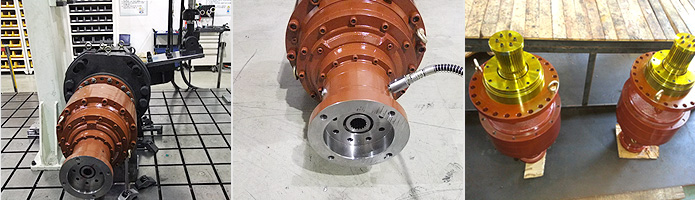

![[그림1. 조선선박용 감속기 성능시험 장면]](../images/sub03/result_pic3.jpg)
[그림1. 유압브레이크 장착 유성기어 감속기 성능시험 장면]
시험조건
| 시험 대상 | 시험 항목 | 시험 목표 | 비고 |
|---|---|---|---|
| 조선 선박용 감속기 |
유압 브레이크 개방 압력 | 40±5(bar) | 회전체에 작용하는 치구의 수평 길이 → 0.8m |
| 누유량 | 0(cc) | ||
| 유압 브레이크 최대 압력 | 300이상(bar) | ||
| 유압 브레이크 토크 | 650이상(N.m) | ||
| 최대 토크 | 60,000이상(N.m) |
※ Actuator에서 가능한 Full Stroke로 시험 진행함.
| Test Equipment Specification. | |
|---|---|
| 1. 244.22 Actuator(MTS) - Max static stroke : ±125mm - Max Dynamic stroke : ±100mm - Total force : 10.0ton - Hydraulic Power Supply : 380/220 LPM, 3000psi |
2. GT Controller - Customized tests - Automated test - Data acquisition - Multi-station tests |

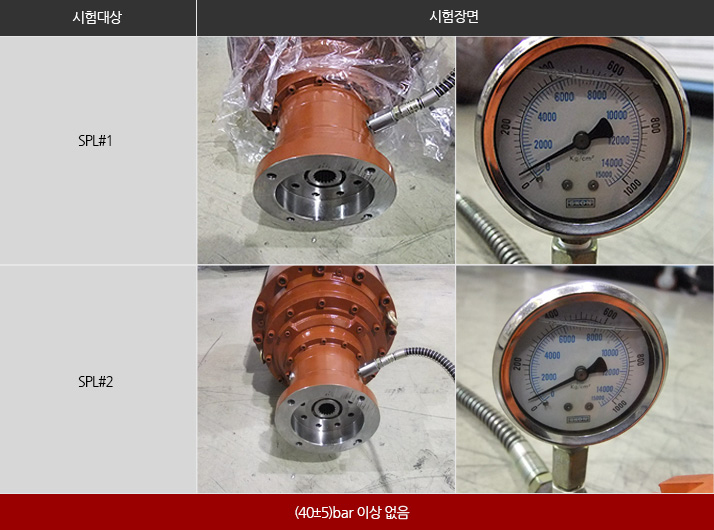

유압 브레이크 개방 압력

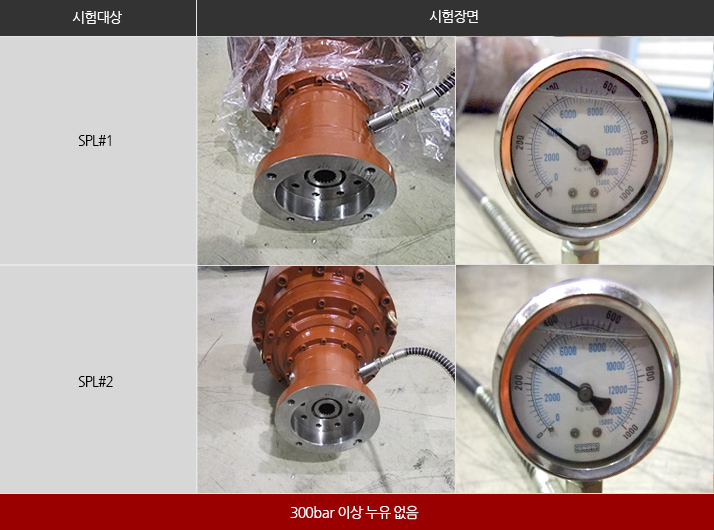

누유량 및 유압 브레이크 최대 압력

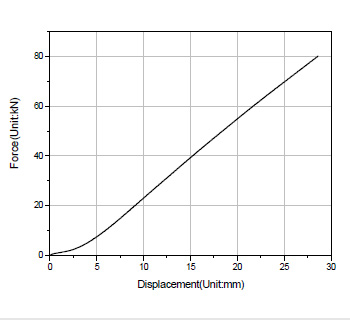

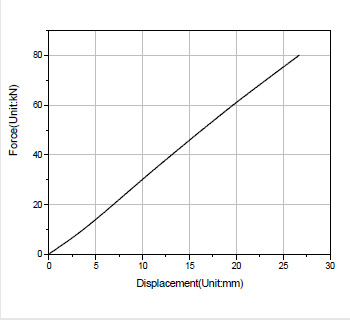

유압 브레이크 토크

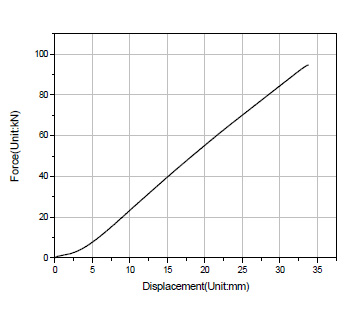

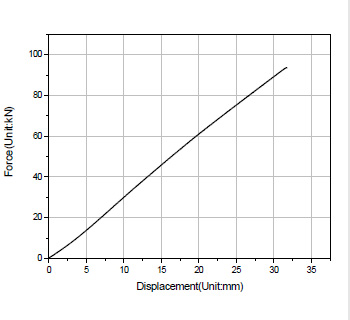

최대 토크
